ReBeL plně integrovaná vlnová převodovka - velikost 105

igus®
Accessories
‌
Díl č.: RBTX-IGUS-0185
  • Plně integrovaná samostatná převodovka s motorem, řídicím systémem a enkodérem
  • Výstup s enkodérem a montážní přírubou
  • Bezkartáčový DC motor (s vnějším rotorem)
  • Deska budiče motoru s rozhraním CAN-BUS
  • O 25 % lehčí než konvenční vlnové převodovky díky vysokovýkonným polymerům igus®
Obvyklá dodací lhůta: 3 weeks
‌
Rated speed
10 1/min
Rated torque
15 Nm

Nejdůležitější informace

Technické údaje

  • Vnější průměr: 105,0 mm

  • V: 62,0 mm

  • Hmotnost: 900,00 g

  • Max. výstupní moment: 20,0 Nm

  • Jmenovitý moment: 15,0 Nm

  • Výstupní otáčky: 10 1/min

  • Převodový poměr: 50:1

  • Mechanická životnost: 1 000 000 cyklů/min

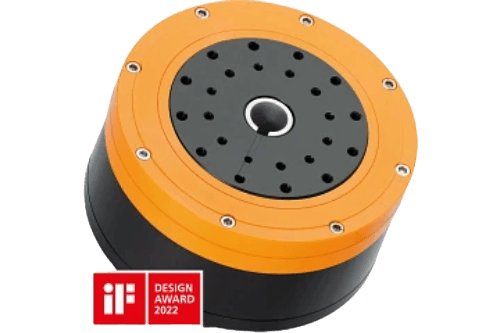

https://a.storyblok.com/f/298593/61b57f549a/lca_prod_rebel_gear_if-award_product_de_1-removebg-preview.png

IF Design Award 2022

Vlnová převodovka igus® je srdcem cobota ReBeL.

V roce 2022 získala ocenění IF Design Award za vývoj převodovky bez maziva, která má nákladově efektivně nahradit kov a hliník.

Nízkonákladová řešení vytvořená pomocí RBTX

Ke stažení na

CAD file
Technical drawing
Assembly instruction
Technical datasheet
BDLC Board user manual
